用途
本系列電磁失電制動器是通電電磁吸合,斷電時,彈簧加壓,實現摩擦制動,主要與Y系列電機配套成YEJ系列電磁制動三相異步電機。適用于冶金,建筑,化工,食品,機床,包裝,舞臺,電梯,輪船等機械中,實現快速停車,定位準確,安全制動等目的。
使用條件
本系列制動器在下列條件下能可靠的工作
1.海拔高度不超過2000米,空氣相對濕度不超過85%;
2.周?chē)橘|(zhì)中,無足以腐蝕金屬和破壞絕緣的氣體和塵埃;
3.工作環境溫度-5~+40℃,摩擦片表面不得有油污;
4.絕緣等級為B級,防護等級為IP23,電壓波動范圍不超過+5%和-15%;
5.工作氣隙不得超過最大工作氣隙;
6.安裝方式:軸向水平安裝,軸向垂直安裝;
7.工作方式:間歇式工作,連續式工作。
產品結構和工作原理
DLTZ3系列電磁失電制動器產品詳細說明:DLTZ3系列電磁失電制動器為電磁脫離(釋放),斷電彈簧施壓的摩擦式制動器,可實現快速停車和準確定位,能用在不斷電時安全(防險)制動等場合。

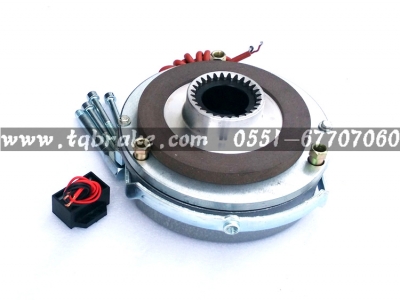

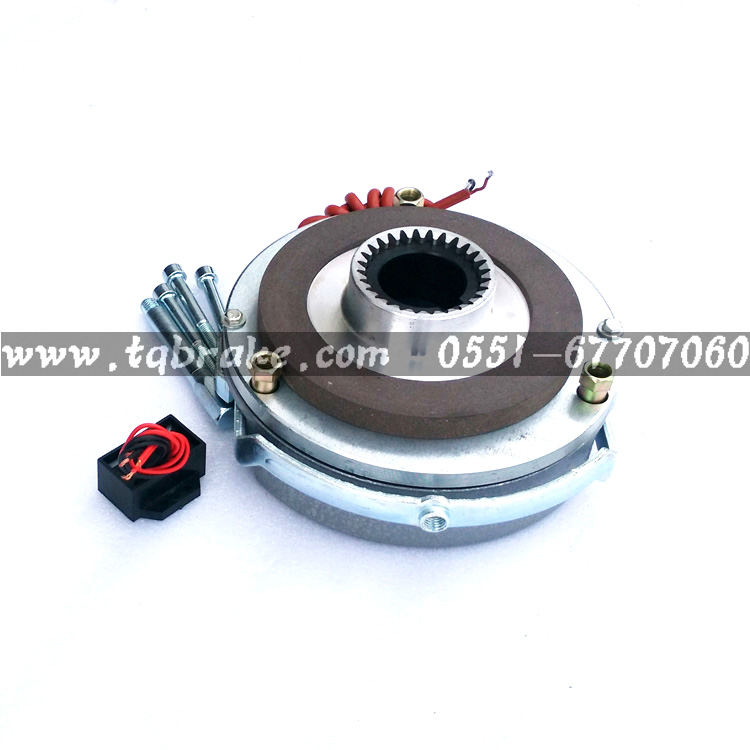

制動器由磁軛、勵磁線圈、彈簧、制動盤、銜鐵、齒輪套、手動釋放裝置、安裝螺釘等零件組成。當制動器線圈通電時,線圈產生磁場使銜鐵吸向磁軛,銜鐵與制動盤
脫離(釋放);當線圈斷電時,磁通消失,銜鐵被釋放,彈簧施壓于銜鐵,將制動盤上的摩擦片壓緊,從而產生制動力矩達到制動的目的。
DLTZ3系列電磁失電制動器技術參數
注: 圖一為05-150規格手動釋放形式, 圖二為200以上螺釘釋放形式。
下表中"δ"值為正常工作氣隙
使用說明:
該制動器屬干式,必須在無油狀態下工作,以免影響力矩;制動器在安裝時通過安裝安裝螺釘調整到規定δ值,然后將空心螺栓旋出鎖緊電機的后蓋端或設備的固定板;該制動器應水平安裝;制動器δ值不能超過最大工作氣隙,否則應重新調整δ值到規定值。
1.電機端蓋 5.手動釋放裝置 9.彈簧
2.齒輪套 6.銜鐵 10.風罩
3.制動盤 7.磁軛組件 11.風葉
4.空心螺栓 8.安裝螺釘
