失電電磁制動器TQEB1系列在YEJ制動電機上的安裝應用

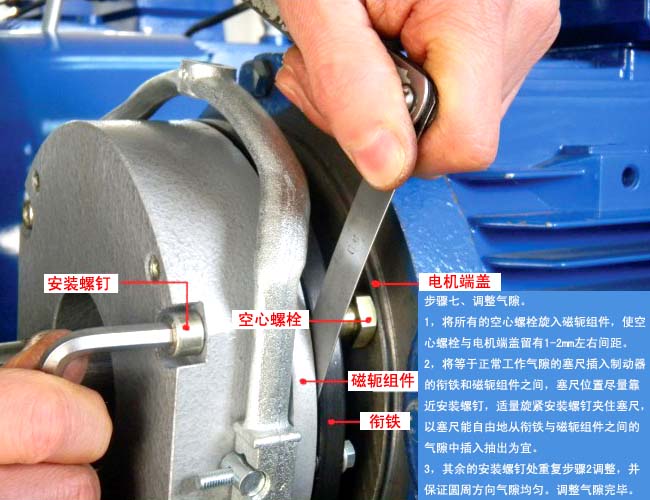

先將卡簧置于齒輪套內擋圈。在軸上套上齒輪套齒輪套外面卡簧套上擋圈，保證齒輪套無軸向竄動。再把制動摩擦盤剎車片套在軸套上，其間要保證摩擦片在齒輪套上軸向滑動順暢.用安裝螺釘將磁軛組件（制動器線圈部分）安裝在電機端蓋上。將所有的空心螺栓旋入磁軛組件，使空心螺栓與電機端蓋留有1-2mm左右間距。將等于正常工作氣隙（按照圖表規定間隙范圍）的塞尺插入制動器的銜鐵和磁軛組件之間，塞尺位置盡量靠近安裝螺釘，適量旋緊安裝螺釘夾住塞尺，以塞尺能自由地從銜鐵與磁軛組件之間的氣隙中插入抽出為宜。其余的安裝螺釘處重復以上步驟調整，并保證圓周方向氣隙均勻。調整氣隙完畢，把所有的空心螺栓鎖緊在電機端蓋上。
用塞尺測量制動器氣隙，當氣隙不正確或不均勻時需重新調整，按上邊氣隙調整方法在相應氣隙不正確的安裝螺釘處逐一調整，直至達到標準值為止。安裝散熱風扇。安裝風扇擋圈。安裝電機風罩。安裝釋放手柄。完成電機制動的整個安裝過程，將制動器跟整流器連接（按照整流器接線方式）接入電機合內，完成安裝后，可以開機調試。
